Ressources pour le Projet

Contenu de cette page :

  1. Liste des microcontrôleurs utilisables
  2. Composants universels utiles
  3. Où acheter des composants
  4. Outils pour concevoir votre circuit

Microcontrôleurs utilisables​

  • Arduino Nano
  • Arduino Uno
  • Autres cartes Arduino également acceptées
  • Raspberry Pi Pico

Si vous avez besoin du Wi-Fi :

  • Raspberry Pi Pico W
  • Raspberry Pi Pico 2W
  • Arduino Nano RP2040 Connect
  • ESP32-DevKit
  • nRF52 DK
remarque

Cette liste n'est pas exhaustive. Demandez à l'assistant de labo ou à l’enseignant si vous souhaitez utiliser une autre carte.

Avertissement

Vous ne pouvez pas utiliser de cartes qui supportent des systèmes d’exploitation complets comme Raspberry Pi 1, 2, 3, 4 ou 5.

Vous ne pouvez pas utiliser Python ou d’autres langages de script/blocs.
L’objectif est d’implémenter les protocoles vous-même, à partir de ce que vous avez appris en TP.

Si vous utilisez des cartes avec des microcontrôleurs récents (ARM ou RISC-V), vous pouvez utiliser des frameworks plus complexes.

Éléments indispensables​

En plus du microcontrôleur et des périphériques nécessaires à votre projet, vous aurez besoin des éléments suivants :

Fils (Jumper Wires)​

Il existe plusieurs types de fils (inutile de tous les acheter) :

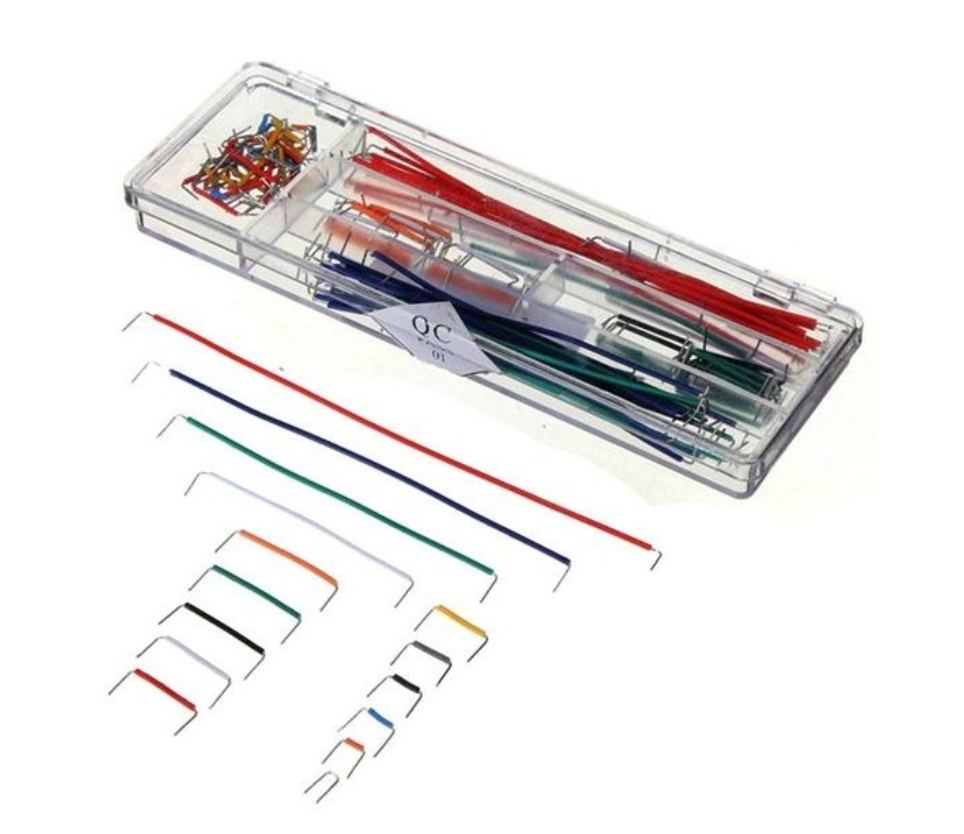

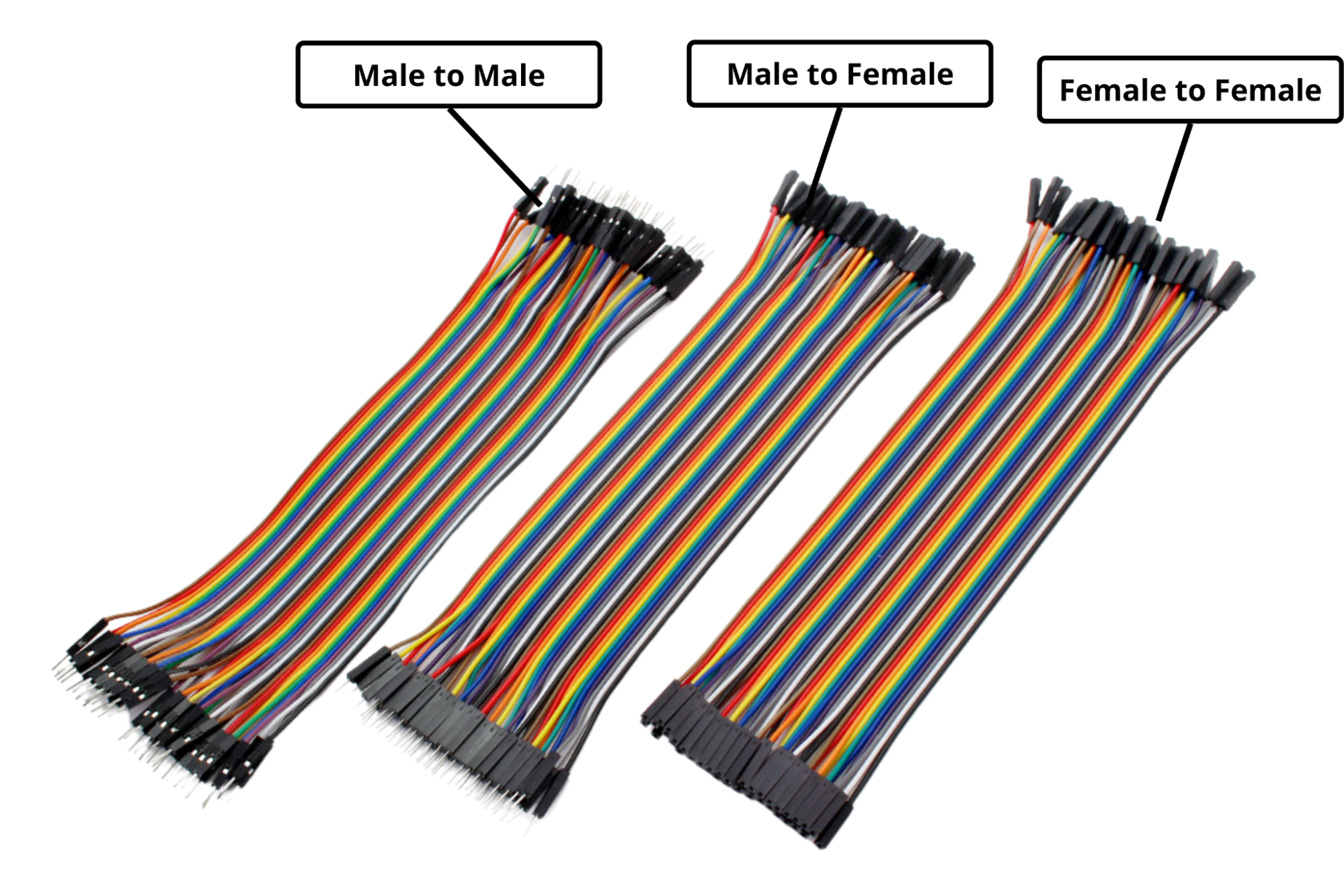

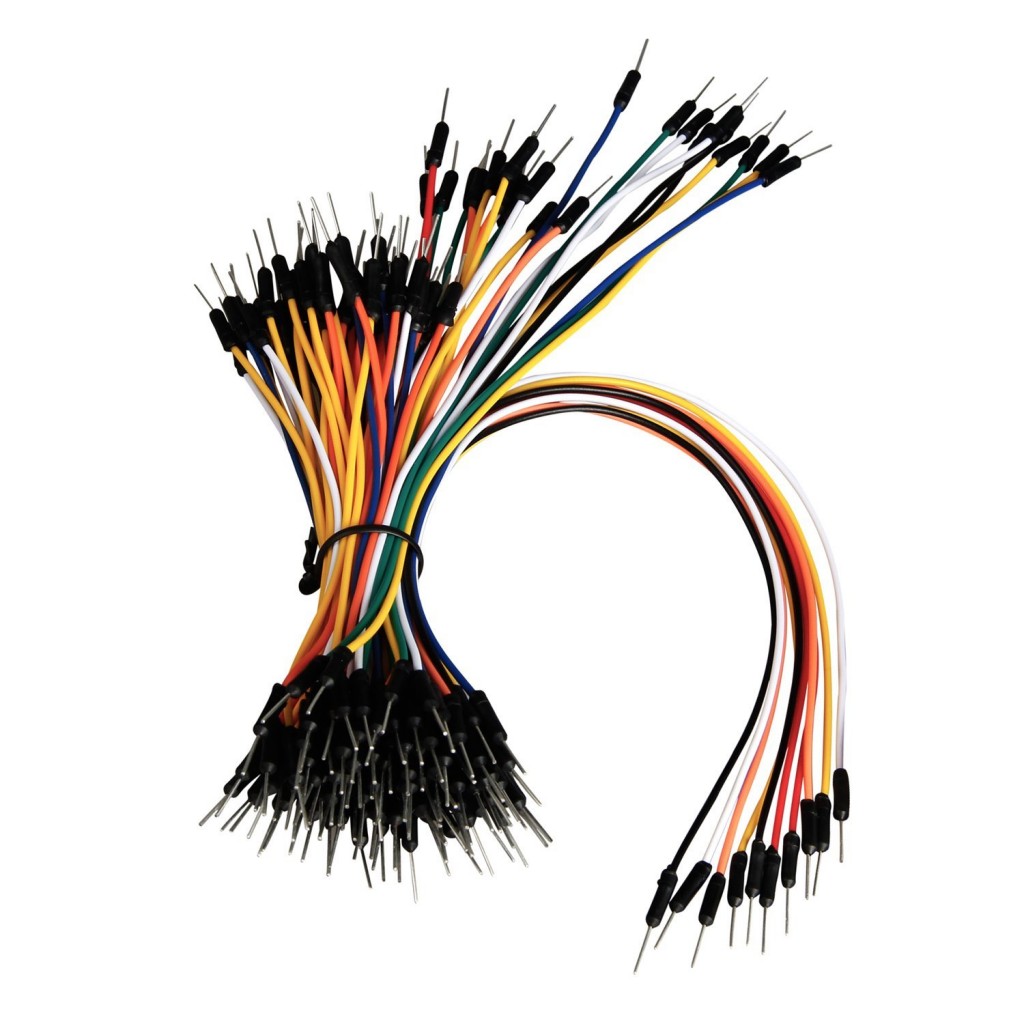

1. Fils souples simples - les plus communs et économiques2. Bandes de fils souples - utiles pour connecter plusieurs broches consécutives3. Fils rigides (souvent en boîte) - parfaits pour breadboards et prototypage PCB
simple jumperdp_3jumper_box

Résistances​

Les résistances sont presque toujours nécessaires. Que vous utilisiez une LED, une photorésistance, un potentiomètre ou un bouton, vous en aurez besoin.

Elles permettent de réduire le courant, abaisser la tension et contrôler les niveaux de signal (ex: "pull-up", "pull-down", diviseur de tension).

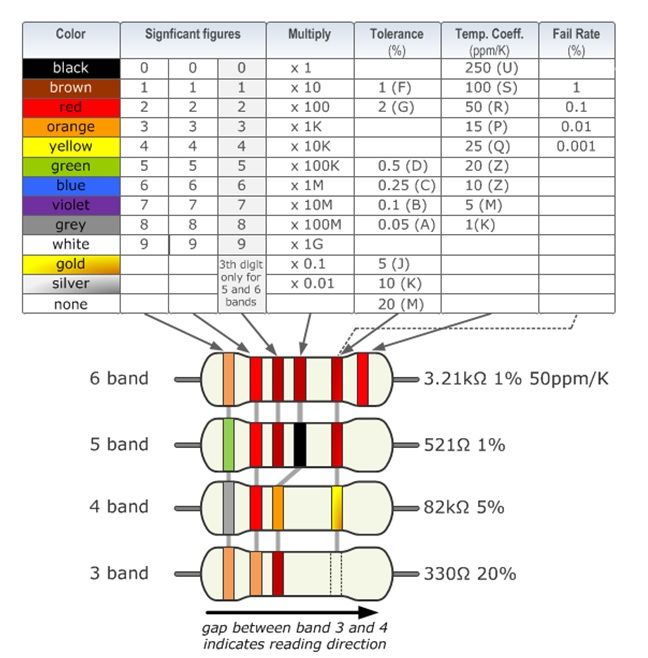

Les résistances traversantes sont codées en couleurs :

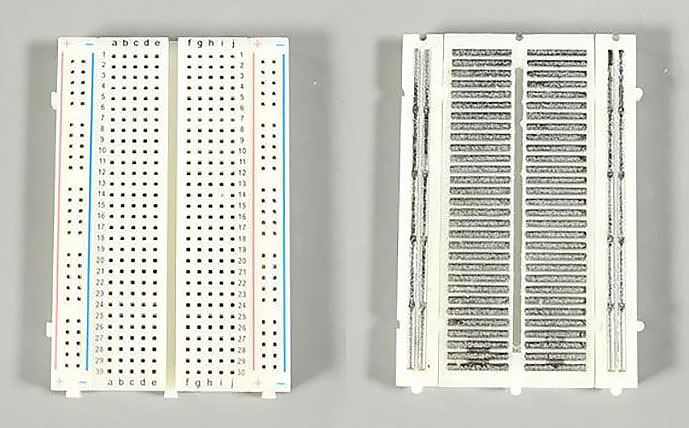

Breadboards​

Parfaites pour le prototypage. Pas besoin de souder les composants.
Si vous ne savez pas comment cela fonctionne, consultez ce lien.

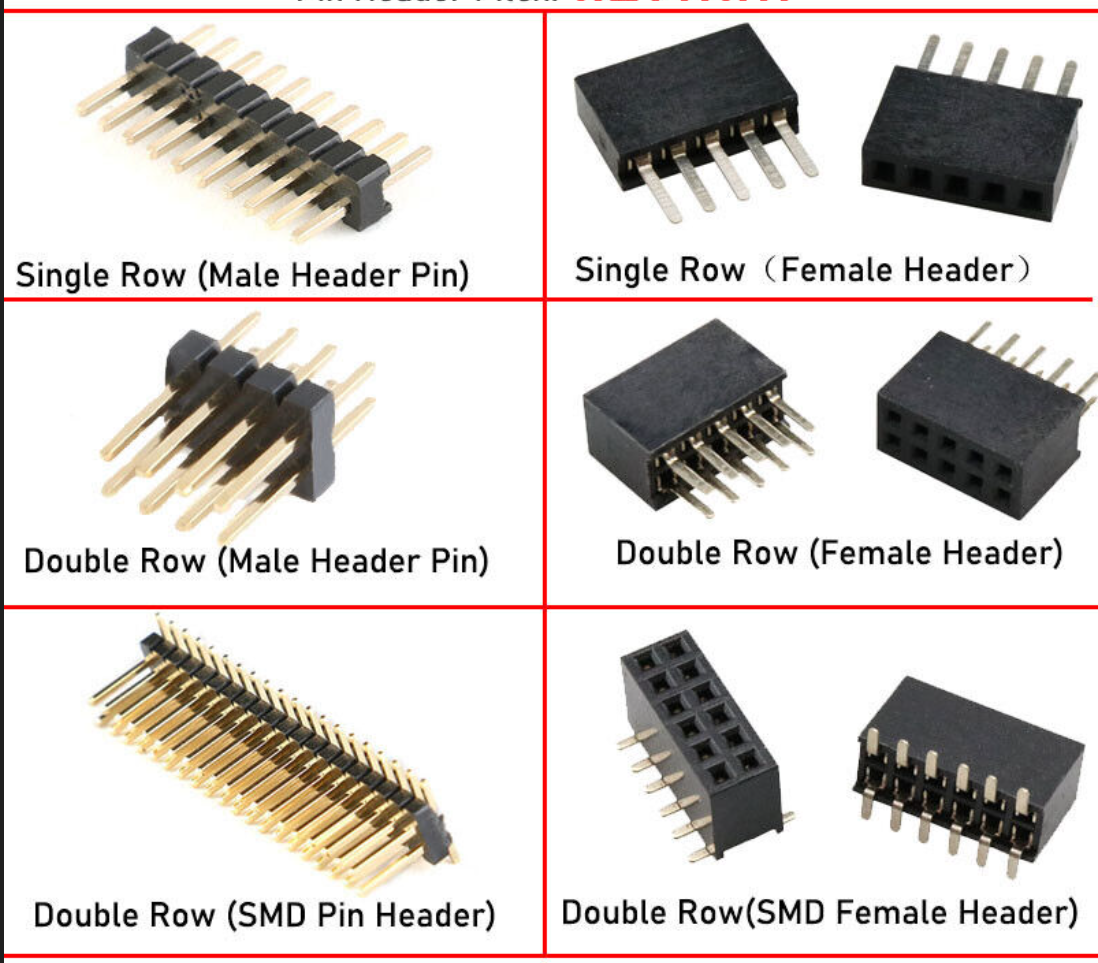

Broches d'en-tête (Header Pins)​

Les cartes comme "Arduino Nano" ou "Raspberry Pi Pico" n'ont pas toujours les broches soudées. Il faut donc les acheter séparément.

Les barres de pins peuvent être cassées facilement à la taille souhaitée.

header_pins

attention

Assurez-vous d’acheter la bonne taille selon votre périphérique. Demandez à l’assistant si vous avez un doute.

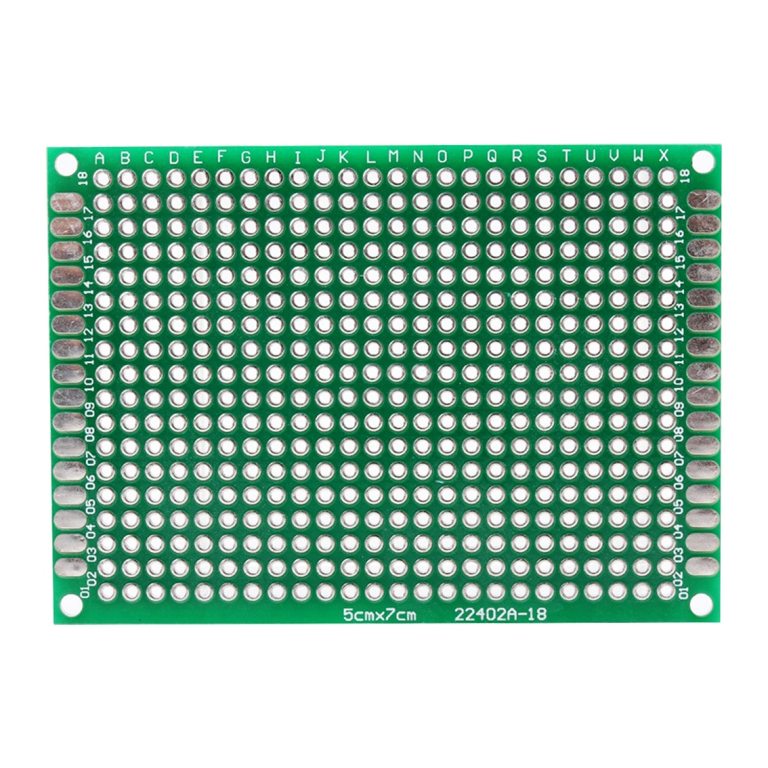

PCB universel (Plaque de prototypage)​

Si vous souhaitez un projet plus propre que sur breadboard, utilisez un PCB universel.
Les breadboards sont pratiques mais encombrantes et moins fiables pour le câblage.

protoboard

Ce dont vous aurez probablement besoin (mais que vous n’avez pas à acheter)​

  • Vous devrez probablement souder des composants. Des fers à souder sont disponibles en salle ED218. Vous apprendrez à souder pendant les heures de projet. (Demandez du temps supplémentaire si besoin).
  • Multimètre – utile pour déboguer chez vous, mais pas obligatoire, on en a au labo. (Il y a aussi des oscilloscopes, mais rarement nécessaires pour votre projet).
  • Vous pouvez vouloir imprimer en 3D un boîtier ou des pièces mécaniques. L’assistant peut vous aider ou vous orienter vers un service d’impression.
  • Si vous ne pouvez pas acheter les composants, on peut vous prêter des kits (attention, stock limité !).

Où acheter​

Choisissez de préférence des boutiques locales pour éviter les frais de port.
Une bonne idée serait d’acheter un kit électronique à plusieurs.
Un bon kit contient au minimum :

  • des fils, résistances, LEDs, transistors, condensateurs (de types variés)
  • souvent quelques moteurs + drivers, et circuits intégrés communs
info

Ceci n’est pas une liste exhaustive de boutiques, et vous n’êtes pas obligé d’acheter à ces endroits.
Choisissez ce qui vous convient.

Autres boutiques electroniques sur Rue "Maica Domunului"

Si vous ne trouvez pas ce dont vous avez besoin localement, vous pouvez également chercher sur :

Je ne recommande pas des sites comme Digikey ou Vector, car ils ne gèrent généralement pas les frais de douane/taxes à votre place.

Règle générale : si vous ne trouvez pas en Roumanie, cherchez dans des boutiques situées dans l’UE.

remarque

Veuillez ne pas acheter de kits de projets déjà faits (voitures, suiveurs de ligne, etc.), sauf si vous y ajoutez des fonctionnalités significatives et importantes.

Conception du circuit​

  • Kicad – Suite open-source de conception électronique (EDA)
  • TinkerCad – Outil en ligne simple pour simuler et dessiner des circuits
